Sensores de Termometria

Os sensores de temperatura estão largamente difundidos no parque fabril nacional, tendo função fundamental na aplicação de equipamentos que necessitem de leitura e controle de temperaturas.

Entre as soluções mais encontradas no mercado destacam-se os sensores termopares e as termoresistências. Além disso, a WS RESISTÊNCIAS, conta com o desenvolvimento de acessórios utilizados em conjunto, como adaptadores, cabos de termometria, conectores compensados e poços termométricos de proteção.

Os sensores de temperatura confeccionados pela nossa empresa seguem ainda todas as normas Internacionais, ANSI (Canadá e EUA), BS (Inglaterra), DIN (Alemanha), JIS (Japão). E dessa forma, todos componentes (cabo, mola, ponteira, terminais de ligação, adaptador e baioneta para termopar) são conectáveis aos diversos equipamentos produzidos pelo mercado, que também seguem normas internacionais.

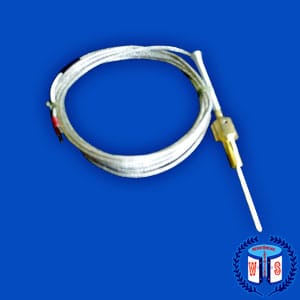

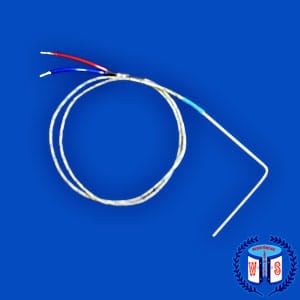

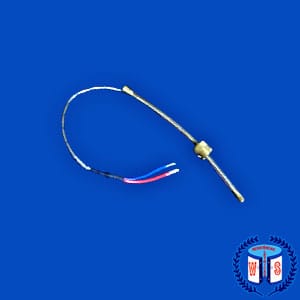

Sensores Termopares

Os sensores termopares mais comuns são os tipos “J” e “K”.

Mas existem também outras opções como os tipos “B”, “C”, “E”, “G”, “N”, “R”, “S”, “T”, com faixas de temperaturas distintas, conforme informado em nossa tabela.

Podemos também subdividir os sensores termopares em algumas séries ou modelos, como, por exemplo, os termopares convencionais ou flexíveis, os minerais e os especiais, assim denominados pela WS RESISTÊNCIAS.

Na linha de montagem dos nossos termopares, também podem ser de diversos formatos, além de juntas expostas (que proporcionam respostas mais rápidas e precisas), mas também podem ser incorporados a sistemas com a utilização de cabeçotes, hastes, sondas e flanges mais complexas.

Pensando na economia e necessidade real dos nossos clientes, adotamos como política de fornecimento na confecção de nossos sensores com cabos flexíveis; serem fracionados (em comprimentos de 100 em 100 mm). Não necessitando a aquisição de cabos (de 0,50 Mt, 1,00 Mt, 1,50 Mts ), geralmente imposto pelo mercado de termometria.

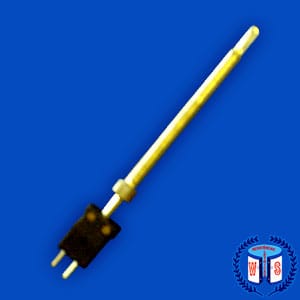

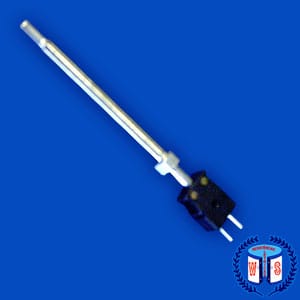

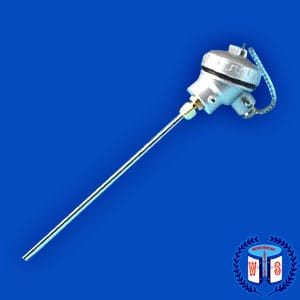

Sensores Termoresistências

As termoresistências ou termômetros de resistências são confeccionados sob algumas classes sendo a mais conhecida o PT-100.

Estes termômetros de resistência permitem alta precisão e repetição da leitura. O sensor PT-100 trabalha numa faixa de leitura entre (-200ºC e 850ºC), conforme norma DIN.

Fabricado em liga de platina, permite maior sensibilidade a variações de resistência ôhmica e com alto coeficiente dessas variações.

Existem outras variáveis de sensores como o PT-50, PT-500 e PT-1000.

Estes tipos de sensores trabalham baseados no princípio de uma variação de resistência ôhmica em comparação à temperatura de trabalho, produzindo maior confiabilidade na leitura e resposta das informações.

Estas termoresistências podem ser confeccionadas com 2, 3, ou 4 fios nos bulbos de resistências. A WS RESISTÊNCIAS, tem como prática normatizada a utilização de ligas de cobre, para confeccionar as interligações, mas podem também serem utilizadas ligas mais nobres como fio de prata ou níquel.

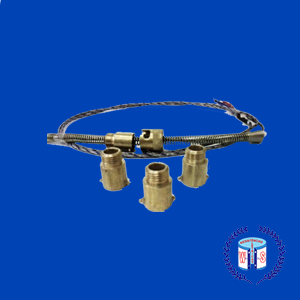

Adaptadores para Termopares

A fim de facilitar o alojamento dos termopares e termoresistências, nos diversos equipamentos plásticos, foram padronizados pela WS RESISTÊNCIAS, alguns adaptadores.

Estes adaptadores são confeccionados a partir de tarugos de latão, e são acoplados aos conjuntos de termometria, onde são aplicadas as baionetas de encaixe.

No intuito de facilitar o conhecimento e aquisição, disponibilizamos nossa tabela de modelos de adaptadores, confeccionados pela nossa empresa.

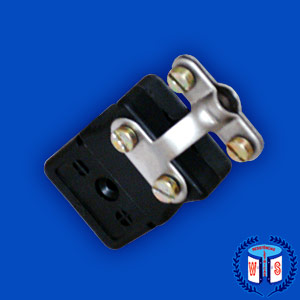

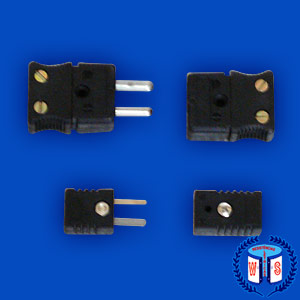

Conectores Compensados

Os conectores compensados são acessórios que visam agregar maior confiabilidade e precisão no tráfego das informações de leitura.

Desta forma, a WS RESISTÊNCIAS comercializa os conectores compensados para sensores de temperatura dos tipos “K”, “J” e PT-100, sendo possível a montagem dos modelos STANDARD (com ou sem presilha de cabeamento) e MINI; tanto com o encaixe “macho”, como o “fêmea”, seguindo as normas internacionais.

A função da presilha que pode ser incorporada somente ao conector compensado do modelo standard, é de auxiliar na montagem e fixação dos cabos, proporcionando-lhes maior vida útil e diminuição na fadiga dos cabos, pela ação mecânica ou movimentação dos sensores termopares.

Os conectores fornecidos são fabricados em termoplásticos de alta resistência mecânica e boa resistividade a temperatura. Os seus pinos de encaixe são em formatos distintos, de modo a preservar a correta conexão das polarizações positiva e negativa.

Poços Termométricos de Proteção

Os poços termométricos têm como função primordial, a proteção dos sensores de temperatura com o contato direto com o ambiente de trabalho a que seriam expostos.

Além disso, tem função hermética, quando o processo de leitura necessita de estanqueidade de umidade, colaborando para minimizar os riscos de contaminação por vazamentos elementos corrosivos, que o processo fabril necessita utilizar.

Os poços fabricados pela WS RESISTÊNCIAS podem também minimizar prejuízos com ambientes críticos e que necessitem agitamento, vibrações ou esforços de velocidade.

Outra função desses poços se dá no esvaziamento de reservatórios para limpezas e manutenções.

Característica Técnicas:

• Temperatura máxima de trabalho → normas internacionais;
• Codificação das cores e listras de identificação → normas internacionais;
• Possibilidade de fracionamento dos cabos de termometria;
• Variações de tipos e classes de leituras térmicas.
