Resistências Cartuchos
As resistências elétricas tipo cartucho, estão amplamente inseridas na transformação plástica, em equipamentos de extrusão, injeção, sopro e recuperação, como corte-soldas, troca-telas, cadinhos e manifolds. Mas também podem ser utilizadas em prensas térmicas de borracha e baquelite, além de maquinário moveleiro, óptico, entre outras possibilidades.
Se adéquam a espaços pequenos, onde não é possível o aquecimento pela superfície externa, introduzidas em canais, permitindo que a transferência se faça do centro para as extremidades da massa.
Em caso de equipamentos como flat-dies e cabeçotes de laminados, que necessitam de inúmeras resistências umas próximas as outras e aos lábios, certamente esta é a solução mais indicada.
A WS RESISTÊNCIAS, reforça dois pontos a serem observados neste tipo de resistência elétrica.
Pois, se deve ter uma atenção especial as classes de tolerâncias mecânicas das cavidades (furos), seguindo a norma com tolerâncias entre H7 à H10.
A outra preocupação é de sempre que possível se trata da utilização de pasta térmica, de modo a preencher alguma imperfeição da cavidade, aumentando o contato com a superfície externa da resistência e consequentemente a transferência térmica da mesma.

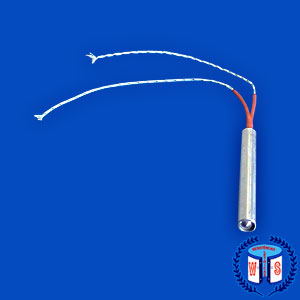

Convencionais ( Baixa Densidade )
A solução mais econômica e comum confeccionada pela WS RESISTÊNCIAS, são as resistências cartuchos convencionais (também conhecidas como baixa carga ou baixa densidade).
São utilizadas em aplicações que necessitem de menor temperatura de aquecimento ou que a uniformidade, não seja fator predominante para o processo fabril.
Confeccionadas em tubos de latão ou inox, tem como característica física, seus isolantes não sofrerem o processo de compactação interna e seu formato que tão somente é em bastão.
Bem como não poder ser usado o processo de retificação externa, o que nos obriga a trabalhar com tubos com características físicas e dimensionais mecânicos de mercado.
Também as possibilidades de terminais de ligação (cabeamento) e dimensionais estarem restritos a algumas soluções de blindagem no seu processo de fabricação.
Anterior
Próximo
Especiais ( Alta Densidade )
Diferente das convencionais, as resistências cartuchos especiais (alta carga ou alta densidade), num mesmo espaço físico permite-nos dobrar ou mesmo triplicar a potência de dissipação térmica.
Isto porque a sua construção é somente em tubo inoxidável na blindagem externa, e internamente os elementos de isolação, sofrem o processo de prensagem. Isto faz com que, o elemento resistivo quando estiver dissipando calor internamente, não tenha espaço físico para grande expansão, aumentando a taxa de transferência térmica pelas suas moléculas, por conta da alta resistência dielétrica dos componentes refratários envoltos.
Soma-se também ainda a questão de que toda resistência de alta densidade, sofrerá o processo de retificação, tendo uma maior possibilidade de casas decimais de tolerância física.
Outra diferença entre as resistências convencionais e as especiais de alta carga, é a infinidade de possibilidades e soluções que a WS RESISTÊNCIAS, poderá disponibilizar em seus produtos. Pois, além dos cabos convencionais, podemos fazer saídas do tipo em “L”, com cachimbos, flanges, arruelas, anéis e buchas para sacar.
Além disso, temos a possibilidade de embutir aterramento e cabos termopares, com revestimentos mecânicos com malhas trançadas ou conduítes flexíveis.
Anterior
Próximo
Bipartidas
As resistências cartuchos bipartidas é uma variação das resistências especiais de alta carga.
Seu processo de fabricação é muito semelhante, passando pelas mesmas etapas construtivas.
A grande diferença é o seu formato, enquanto as resistências cartuchos convencionais e especiais tem um formado cilíndrico em bastão, as resistências cartuchos bipartidas, tem um duplo alojamento dos elementos de aquecimento.
Esta genial solução, foi projetada para atender equipamentos onde suas cavidades tenham maiores imperfeições.
Seu formato também é em bastão, mas existe uma cava central, que possibilita um contato mais homogêneo com as paredes envoltas da massa que pretende ser aquecida.
Esta solução é mais uma inovação trazida ao mercado nacional pela equipe técnica da WS RESISTÊNCIAS.
Quanto às saídas de ligação, podem como as resistências cartuchos de alta densidade, receber inúmeras configurações técnicas de terminações.
Característica Técnicas:
• Temperatura máxima de trabalho → 450ºC (conv.) e 600ºC (esp.);
• Densidade máxima de potência → 8,00W/cm² (conv.) e 20,00W/cm² (esp.);
• Tolerância máxima de resistência ôhmica e potência → ± 10%;
• Tolerância máxima do diâmetro → ± 1,00 mm (conv.) e +0|-0,10mm ( esp.);
• Uso opcional de termopares tipo “J”, “K” e Aterramento (esp.)
• É aconselhável o uso de pasta térmica.
